超聲波傳感器UCC1000-30GM-IUR2-V15（漫反射型和反射板型）

產品·特點

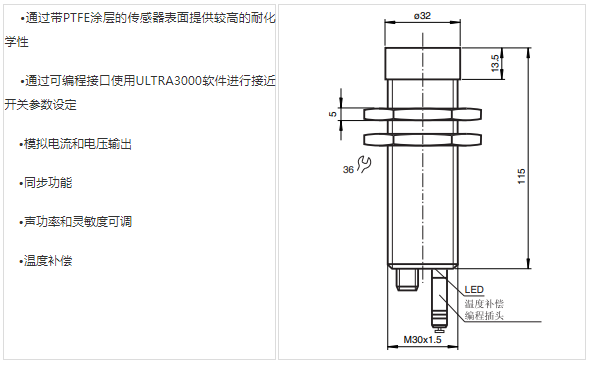

——超聲波傳感器UCC1000-30GM-IUR2-V15產品特性——

產品·規格參數

——超聲波傳感器UCC1000-30GM-IUR2-V15產品規格——

　通用規格——

　·檢測范圍：80...1000mm

　·調節范圍：100...1000mm

　·盲區：0...80mm

　·標準目標板：100mmx100mm

　·換能器頻率：約175kHz

　·響應延時：最小65ms;出廠設定195ms

　工作方式/顯示方式——

　·LED綠色：常亮：通電

　——閃爍：待機模式或設定狀態下檢測到目標物

　·LED黃色1：常亮：在設定范圍測到目標物;閃爍：設定狀態

　·LED黃色2：常亮：在設定范圍測到目標物;閃爍：設定狀態

　·LED紅色：常亮：溫度/設定插頭未連接

　——閃爍：出錯或設定狀態下未檢測到目標物

　·溫度/TEACHIN插頭：溫度補償/檢測范圍,輸出功能設定

　輸出——

　·輸出形式：1個電流輸出4...20mA,1個電壓輸出0...10V

　·分辨率：工作范圍[mm]/4000,但是≥0.35mm

　·特性曲線偏差：≤0.2%滿量程值

　·重復精度：≤0.1%滿量程值

　·負載阻抗：電流輸出:≤500Ohm

　——電壓輸出:≥1000Ohm

　·溫度漂移：≤滿量程值的2%(帶溫度補償)

　——≤0.2%/K(不帶溫度補償)

　電氣參數——

　·工作電壓：10...30VDC，紋波10%SS

　·功耗P0：≤900mW

　周圍環境——

　·環境溫度：0...70oC(273...343K)

　·儲存溫度：-40...85oC(233...358K)

　安裝條件：

　如果接近開關安裝于工作溫度可能低于0°C的現場時，就必須使用安裝附件BF 30,BF 30-F或BF 5-30中的一種來固定。
